Medidor electromagnético de caudal

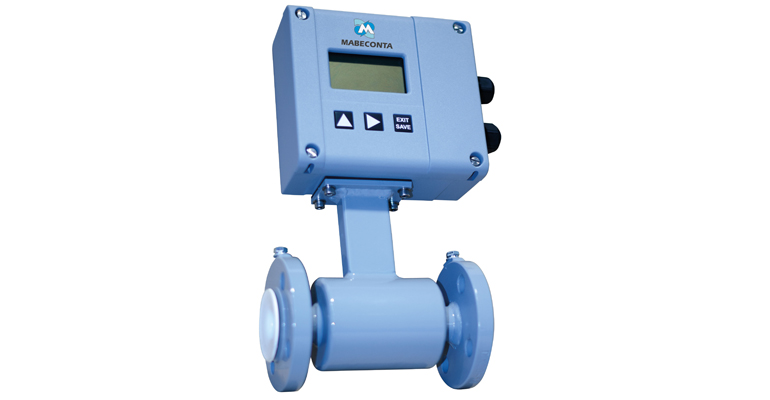

En este medidor de caudal toda la información, como por ejemplo el flujo, el caudal total o los mensajes de error, puede leerse en la pantalla LCD retroiluminada. El modelo estándar cuenta con un gran número de entradas, salidas e interfaces para numerosas aplicaciones. El instrumento Mabmag1000 está cubierto por una carcasa de aluminio con clase de protección IP67 y, por lo tanto, también es ideal para un uso en entornos duros.

Principio de medición

El principio de funcionamiento del medidor de flujo electromagnético se basa en la ley de inducción magnética de Faraday: el voltaje inducido a través de cualquier conductor, a medida que pasa en ángulos rectos por un campo magnético, es proporcional a la velocidad de ese conductor. El voltaje inducido dentro del fluido se mide mediante dos electrodos montados internamente y diametralmente opuestos. El voltaje de señal inducido es proporcional al producto de la densidad de flujo magnético, la distancia entre los electrodos y la velocidad de flujo media del fluido.

Aplicaciones

El medidor Mabmag1000 se ha diseñado de forma especial para aplicaciones en plantas de máquinas, en vehículos y en procesos de dosificación. Las aplicaciones varían desde DN 6 hasta DN 200 con las conexiones de proceso más diversas como bridas DIN, conexiones de tubos de productos lácteos, TriClamp, etc.

Sus característicastécnicas son:

• Fuente de alimentación: 92-275 V CA (50 / 60 Hz),
• Precisión: ±0,3% de v.m., ±2 mm/s.
• Repetibilidad: 0,1%.
• Rango de flujo: 0,03 – 12 m/s.
• Conductividad mín.: 5 μS/cm (20 μS/cm para agua desmineralizada).
• Dirección de flujo: bidireccional.
• Programación:3 botones, RS232 opcional.
• Interfaz: RS232, RS485, RTU Modbus.
• Salida analógica: 0/4 - 20 mA / 0-10 mA, la dirección de flujo se muestra con una salida de estado separada.
• Salida de impulsos: 2 colectores abiertos, pasiva 32 V CC, 0-100 Hz 100 mA, 100-10.000 Hz 20 mA, activa opcional.
• Salida de frecuencia: máx. 10 kHz (colector abierto).
• Salida de estado: mín/máx. alarma, preselección, dirección de flujo, mensaje de error, libremente configurable.
• Detección de tubo vacío: electrodo separado.
• Corte flujo bajo: 0-10%.
• Carcasa: fundición de aluminio recubierto de polvo.
• Clase de protección: IP67.
• Inserción de cables: 2 x M 20.
• Temperatura ambiental: desde -20 hasta +60 °C.
