Caudalímetro electromagnético para usos industriales

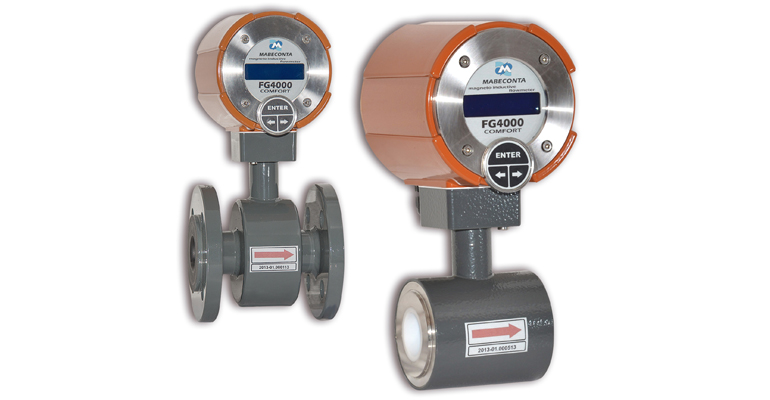

El caudalímetro FG 4000 de Mabeconta destaca por su amplio rango de medición, manteniendo a la vez la exactitud y una reacción rápida ante el cambio de flujo. Posee un alto grado de protección, elementos de mando ergonómicos (pantalla y teclado de membrana) y una fácil utilización (por ejemplo, un buen acceso a los conectores). El moderno diseño de los caudalímetros de la serie FG 4000 cumple los altos requisitos de resistencia mecánica y química, lo que permite utilizar estos dispositivos incluso en las condiciones más exigentes. La base es el moldeado rígido de aluminio, cuya construcción permite instalar el caudalímetro en cuatro posiciones, en las tuberías horizontales y verticales, garantizándose siempre la posición correcta del panel frontal de acero inoxidable con la pantalla y teclado de membrana. El equipo posee protección contra interferencias magnéticas probadas sus capacidades incluso en las condiciones más difíciles de la industria pesada.

Las características básicas del caudalímetro FG 4000 son:

• Conexiones de tipo sándwich o brida.
• Acabado compacto o separado.
• Posibilidad de utilizarse en la industria de alimentos incluso en las aplicaciones para el agua potable (acabado en acero inoxidable).
• Visualización para el usuario de los valores en la pantalla.
• Ajuste del dispositivo (factor k, tipo y velocidad de comunicación, dinámica de medición, etc.) con ayuda
• del teclado de membrana o con ayuda del software; posibilidad de reemplazo de los sensores (cada sensor tiene sus constantes de calibración).
• Accesorios: kit de montaje (de hierro, de acero inoxidable o especial, según los requisitos del cliente).
• Software de mando Visikal.
• Medición de flujo en ambos sentidos (medidores separados para los dos sentidos).
• Diagnóstico propio: el estado del dispositivo se indica en la pantalla.
• Control del flujo hasta en 5 totalizadores del flujo.
• Seguimiento del flujo máximo alcanzado en un intervalo de tiempo.
• Posibilidad de conectar otros dos caudalímetros con salidas de pulsos.
• Posibilidad de dotar de un módulo de medición de temperaturas controlándolas en la pantalla.
• Archivo de los valores medidos incluso la fecha y hora, hasta por un año en la memoria no volátil.
• Registro del tiempo de servicio.
• Registro de pérdida de alimentación y de fallos.

Las especificaciones técnicas del caudalímetro FG 4000 son:

• Rango de medición: 1:500.
• Precisión: ± 0.5 % dentro del rango desde Qmin hasta Qmax ± 0.003 m/s dentro del rango desde Qmin hasta Qmax.
• Revestimiento: PTFE – estándar para las conexiones tipo sandwich, goma dura / PTFE para las conexiones con bridas.
• Material de los electrodos: acero inoxidable 316L, hastelloy, platino, tantalio.
• Presión nominal PN: 25 bar – sándwich (entre bridas), 10-40 bar con bridas.
• Conductividad mínima del líquido medido: 5 ÌS/cm.
• Alimentación: estándar: 230 V (+10;-15%) / 50–60 Hz. optativa: 120 V (+10;-15%) / 50–60 Hz o 24 V CC.
• Potencia absorbida: 10 VA.
• Protección: IP 67.
• Clase de protección según IEC 536: I.
• Rango de temperaturas del líquido: 0-150 °C (PTFE), 0-90 °C (goma dura).
• Rango de temperaturas ambientales: 0-70 °C, recomendada 15-55 °C.
• Módulos de comunicación: RS485, RS422, RS232, MBUS...
• Salida de impulsos: ajustable (0,001–1600 imp/l).
• Salida analógica: 4-20 mA, 0-10 V.
