Tecfluid: Transmisor de nivel por ultrasonidos para aguas

El transmisor LU9X2 de Tecfluid está especialmente indicado para aplicaciones de control de nivel en depósitos intermedios de procesos y de almacenamiento de productos químicos y petroquímicos, de aguas tratadas, residuales o de lluvia y de productos alimentarios, así como para aplicaciones de control de nivel en silos con productos pulverulentos o granulosos.

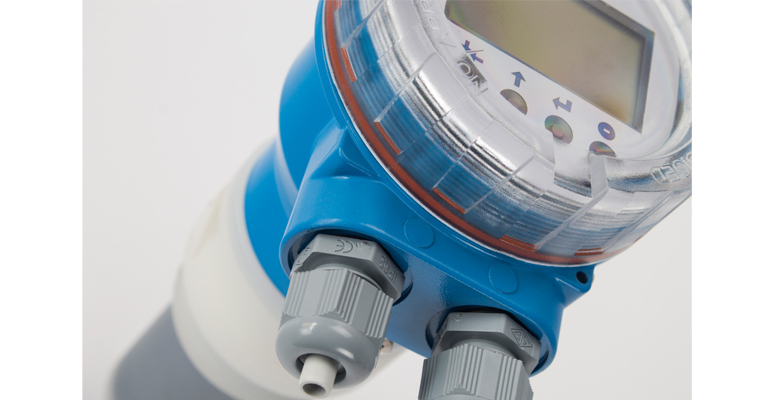

Con una caja de aluminio IP66/67, robusta y de elevada resistencia mecánica, está disponible con tapa ciega de aluminio o con tapa transparente de policarbonato resistente a rayos UV y con módulo de display gráfico de 128x64 puntos. Dispone de salida analógica con alimentación en sistema 2 hilos y dos salidas digitales o de alarma optoaisladas, todas ellas programables por el usuario. El tratamiento de la señal ante interferencias provocadas por el medio entre el sensor y el producto ha sido mejorado para proporcionar una lectura más estable.

Todos los parámetros del equipo pueden programarse mediante conexión USB, con el software Winsmeter LU de Tecfluid disponible para descarga en la página web de la marca. Este software asociado permite realizar la programación y el ajuste del instrumento de forma cómoda e intuitiva. El programa Winsmeter LU incorpora datalogger para la toma de datos, permitiendo el registro de la evolución del proceso de las diferentes variables del equipo y la configuración del tiempo entre muestras, así como la hora de inicio y final del registro, y la creación de un archivo con formato CSV que puede visualizarse directamente en una hoja de cálculo y guardarse en ordenador.

El transmisor de nivel LU9X2 está disponible en diferentes formatos de conexión al depósito según la distancia máxima de medición:

• LU912: Rosca G2 (BSP) o 2” NPT, con un rango de medición para líquidos de 0,3 m… 5 m (sólidos hasta 2,5 m).
• LU932: Rosca G2 ½ (BSP) o 2 ½” NPT, con un rango de medición para líquidos de 0,5 m … 10 m (sólidos hasta 5 m).

Sus princpales características técnicas son:

• Precisión:
  • Incertidumbre: <0,25% del rango de medición.
  • Repetibilidad: <0,25% del rango de medición.
• Alimentación:
  • 12 ... 36 VDC.
  • Consumo: ≤ 22 mA.
• Salida analógica:
  • 4-20 mA o 20 –4 mA. Señales de error de medida: 3,6 mA y 22 mA-.
  • Sistema 2 hilos.
• Salidas digitales o de alarma:
  • 2, tipo transistor MOSFET canal N libre de potencial.
  • Programable como alarma de nivel o como alarma de zona muerta/ausencia de eco.
• Nivel de protección:
  • IP66/IP67.
