Genebre: Válvulas con esfera caracterizada V

La Línea Industrial de Genebre cuenta con una amplia gama de válvulas de esfera para aplicaciones residenciales, comerciales, industriales o para edificios de servicios. Pero a partir de ahora la compañía ofrece la posibilidad de modificar algunas de estas válvulas cambiando la esfera estándar por una esfera caracterizada.

Las esferas caracterizadas V de Genebre para válvulas de control son de tres tipos: 30º, 60º y 90º. La opción de 30º permite un control más fino y estable a lo largo de la rotación de la válvula y las de 60º y 90º ofrecen un gran Cv (flow coefficient) además del flujo controlado. Estas esferas V se utilizan para las siguientes válvulas: 2015 – 2015N; 2025 – 2025N; 2026 – 2027; 2526 – 2528 y 2528A, en todos los modelos hasta 4”

Las válvulas de esfera V son muy versátiles y su uso es muy común para regular el paso del fluido dentro de la industria del agua o para controlar el paso de sustancias corrosivas y detergentes en la industria química. También se usa en la industria papelera. Estas válvulas con esfera en V siempre tienen que ir automatizadas con un actuador que puede ser eléctrico o neumático y su correspondiente posicionador.

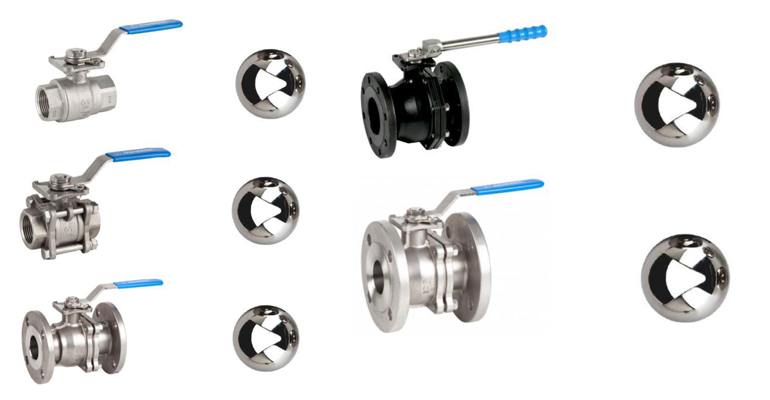

Las principales características técnicas de esta gama de válvulas, en las que se aplica la opción de colocar una esfera Variable o caracterizada, son:

• 2015V. Válvula con esfera V, 2 piezas inoxidable. Características de la válvula original: Válvula con esfera de paso total 2 piezas. Extremos roscados según ISO 7-1 (EN 10226-1). Construcción en acero inoxidable. 1.4408 (CF8M). Asientos PTFE + 15 % Fibra de vidrio (otro material consultar), Tórica en el eje de FKM (Viton). Juntas del eje PTFE + 15 % Grafito. Con sistema de bloqueo y montaje actuador directo s/ ISO 5211Eje inexpulsable. Presión de trabajo máxima 63 bares. Temperatura de trabajo entre –25 ºC + 180 ºC.
• 2025V. Válvula con esfera V, 3 piezas inoxidable. Características: acero inoxidable. CF8M (316) microfusión rosca gas ISO 7-1 (EN 10226-1). Juntas y asientos PTFE + 15% FV tórica eje: vitón. PN 63. Temperatura entre -25ºC + 180ºC. Montaje directo s/ISO 5211.
• 2526AV. Válvula con esfera V, 2 piezas bridas ANSI B 16.5 S-150 de acero al carbono. Características: Montaje directo de actuadores s/ISO 5211. Diseño fire safe. Dispositivo antiestático. Cuerpo: acero al carbono WCB (microfusión). Esfera y eje: AISI 316. Asientos: PTFE + 25% Grafito. Tórica eje: vitón. Presión máx.: 19 kg/cm2. Temperatura entre -30ºC +220ºC.
• 2528V. Válvula esfera paso total 2 piezas diseño fire safe bridas DIN. Características: Cuerpo: inoxidable. CF8M (316) microfusión. Asientos y juntas: PTFE +15% FV tórica eje: vitón. Dispositivo antiestático. Presión máx.: 40/16 BAR según medida. Temperatura entre -30ºC +180ºC. Longitud: S/DIN 3202 F-4 DN 15 DN 100 F-5 DN 125 DN 200.
• 2528AV. Válvula con esfera V, 2 piezas diseño fire safe bridas ANSI B-16.5 S-150.  Características: Cuerpo: inoxidable. CF8M (316). Asientos: PTFE +15% FV. Presión máx.: 19 kg/cm2. Temperatura: -30ºC +180ºC.
