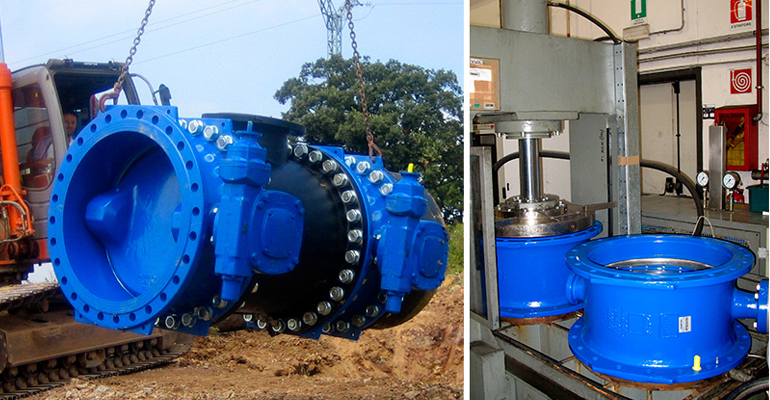

Saint-Gobain PAM: válvulas de mariposa para cualquier tipo de instalación

Las válvulas de mariposa forman parte, por su diseño y concepto, de la familia de válvulas de seccionamiento o de aislamiento. Por ello, el uso de dichas válvulas debe limitarse a tales funciones. No obstante, estos equipos podrán realizar funciones de regulación de caudal y presión siempre que se cumplan una serie de condicionantes como son: velocidades de paso, ángulos de apertura, saltos de presión… Realizar labores de regulación fuera de estos límites acarrearía problemas importantes tanto para la válvula como para el conjunto de la red, tales como los efectos derivados del fenómeno de cavitación.

Además de por su función, existen otra serie de parámetros, igualmente importantes, que son determinantes para el idóneo comportamiento de la válvula. Conocer la tipología de fluido, las posibles concentraciones de sólidos, las presiones de funcionamiento, los caudales o los elementos adyacentes de la red, será indispensable para poder diseñar correctamente la válvula y garantizar con ello las prestaciones de seguridad, longevidad, fiabilidad y calidad que requieren los Servicios de Explotación y Mantenimiento.

Para poder dar solución a multitud de escenarios posibles, Saint-Gobain PAM cuenta con una gama completa de válvulas de mariposa que cubren las dos grandes tipologías:

• Válvulas de mariposa de eje concéntrico.
• Válvula de mariposa de doble excentricidad.

Se puede adaptar cada gama con infinidad de opciones, tanto de materiales de sus componentes como de configuraciones de uso y manipulación. Todas las válvulas de mariposa de Saint-Gobain PAM son diseñadas, fabricadas y testadas en conformidad con la norma EN 1074, 1-2, además de contar con todos los beneplácitos de conformidad para el transporte de agua potable. Saint-Gobain PAM, con una dilatada experiencia como fabricante y comercializador, pone a disposición de sus clientes el conocimiento de su equipo técnico y comercial para garantizar una solución óptima.

Válvulas de mariposa eje concéntrico

Las válvulas de mariposa eje concéntrico (UNE EN 558-1) se dividen en:

• Serie 20: Tipo bridas y de DN 80 a DN 1.600; Tipo Wafer y de DN 25 a DN 1.200; y Tipo Lug y de DN 25 a DN 1.000.
• Serie 13: Tipo bridas (manguito vulcanizado) y de DN 40 a DN 1.200
• Serie 14: Tipo Bridas (manguito vulcanizado) y de DN 40 a DN 1.000.

Sus características son:

• Extremos ranurados de DN 500 a DN 200.
• Presiones de funcionamiento admisible 16 bar.
• Cuerpo: Fundición dúctil EN-GJS-400-15 (UNE EN 1563).
• Ejes: AISI 420.
• Mariposa: acero inoxidable CF8M, duplex, superduplex, otros.
• Manguito: EPDM, NBR, Flucast, otros. Certificado de conformidad sanitaria.
• ACS – DVGW.
• Revestimiento: Empolvado epoxi 150 micras (RAL 5015).

Válvulas de mariposa de doble excentricidad

Las válvulas de mariposa de doble excentricidad (UNE EN 558-1) se dividen:

• Serie 14: PFA 10 y PFA 16 de DN 150 a DN 2.000; PFA 25 de DN 150 a DN 1.600; y PFA 40 de DN 150 a DN 600.

Sus características son:

• Cuerpo embridado: Fundición dúctil EN-GJS-400-15 (UNE EN 1563).
• Ejes: AISI 420.
• Mariposa hidrodinámica: Fundición dúctil EN-GJS-500-7 (UNE EN 1563). Opcional acero inoxidable AISI 304.
• Junta de estanquidad: Junta automática EPDM. Sistema estanco reversible en ambos sentidos.
• Revestimiento: Empolvado epoxi 250 micras (RAL 5005).
• Certificado de conformidad sanitaria: ACS.
• Versiones: manual, motorizable, enterrable y motorizada. Opcional versiones reforzadas.

Más información: Saint-Gobain PAM.
