Tecsan: Inspección 3D en redes de colectores

La posibilidad de obtener automáticamente el trazado real de los colectores durante la realización de su inspección con CCTV es una realidad que ofrecen los sistemas IBAK como complemento a las imágenes de vídeo o las pendientes de cada tramo.

Esta opción, 3D Geosens de IBAK, proporciona por tanto las coordenadas x, y, z de cada tramo de la red de saneamiento, generando una representación gráfica que se puede incorporar en los sistemas GIS de los servicios de agua.

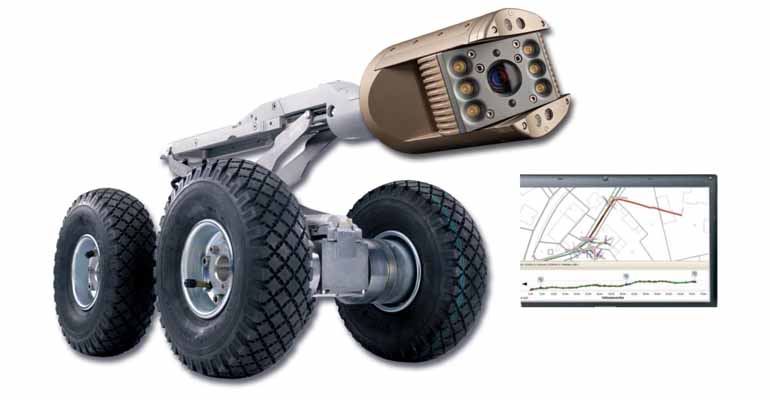

Su obtención es automática durante el proceso de inspección mediante un sensor integrado en el cabezal oscilogiratorio de la cámara IBAK para la determinación continua del ángulo tridimensional. Esto permite obtener ahorros importantes de tiempo para disponer de información de tipo tridimensional de gran valor para la explotación de las infraestructuras, por ejemplo para la planificación de las actuaciones de reparación o rehabilitación en las propias conducciones o en otros servicios urbanos presentes en la zona.

Esta información sobre el trazado de los colectores es interesante complementarla con la sección real interior a lo largo de cada tramo mediante el uso de un perfilador láser, pudiendo de esta forma medir deformaciones o reducciones de la sección, aportando así la geometría completa de las redes que una mera inspección óptica no puede suministrar.
