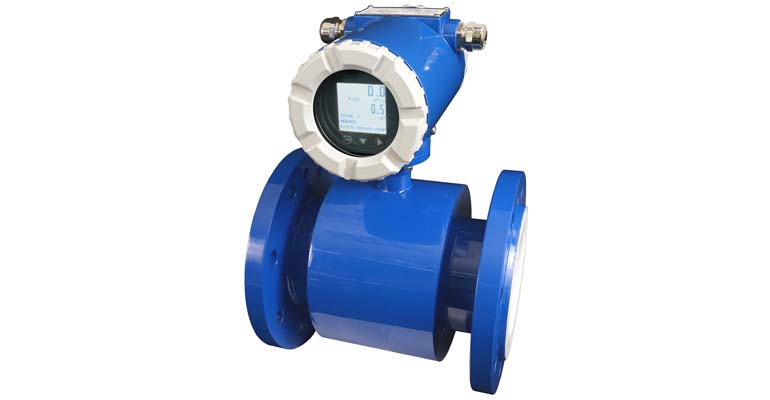

Mabeconta: Caudalímetro electromagnético

La serie SpiraMAG, basada en la ley de Faraday de inducción magnética, es la más adecuada para la
medición del caudal bidireccional de fluidos con una conductividad mínima de 5 μS/cm. Estos caudalímetros son muy precisos (± 0,25% del caudal real), y la medición es independiente de la densidad, la temperatura y la presión del medio.

La serie SpiraMAG es una solución eficaz para la medición en una gran variedad de aplicaciones, desde
la industria del agua y las aguas residuales hasta las industrias química, farmacéutica y de alimentación y
bebidas. Para aplicaciones sin fuente de alimentación, Mabeconta ofrece su versión alimentada por batería, con una duración de la batería de 10 años y velocidad de muestreo estándar.

Las características del caudalímetro electromagnético SpiraMAG son:

• DN 15 – DN 1.000 (hasta DN 2.000 bajo petición).
• Precisión de hasta ±0,25% de lectura ±0,1 escala completa.
• Velocidad de caudal de 0,03 a 10 m/s (recomendado de 2 a 3 m/s).
• Clase de protección IP67, IP68 (para variante remota, bajo solicitud).
• Convertidor compacto/remoto.
• Fuente de alimentación: 85-265 VCA/9-36 VCC/batería.
• Hasta PN40 (hasta PN100, bajo petición).
• Salida analógica de 4-20 mA.
• Salida de frecuencia/Pulso.
• Interfaz: Modbus RS485.

Los datos técnicos del sensor son:

• Tamaño: DN15 - DN1000, tamaños más grandes bajo petición.
• Conexiones Brida: DIN, ANSI, JIS , (Tri-Clamp, bajo petición).
• Conexiones personalizadas, bajo petición.
• Clase de protección IP67, IP68 opcional, sólo con convertidor remoto montado.
• Presión nominal Hasta PN40 (hasta PN100, bajo petición).
• Temperatura del proceso: 0 a + 70 °C (montaje compacto, revestimiento de goma); 0 a + 90 °C (montaje remoto, revestimiento de goma); -40 a + 100 °C (montaje compacto, con revestimiento de PTFE); -40 a + 160 °C (montaje remoto, con revestimiento de PTFE).
• Material de los electrodos: Hastelloy C (2,4610), acero inoxidable chapado en platino, titanio, otros bajo petición.
• Material del revestimiento Goma dura, PTFE / PFA.
• Material del tubo de medición acero inoxidable 316.
• Cubierta acero al carbono/acero inoxidable - opcional.
• Longitud estándar conforme a ISO 13359, otros bajo petición.
• Conductividad ≥ 5 μS/cm.
• Rango de caudal 0,03 - 10 m/s (recomendado: 2 - 3 m/s).

Y los datos técnicos del convertidor son:

• Tipo/modelo: variante SPM xxxx - A 85 - 265 VCA (50 / 60 Hz), Pmáx. = 12 W; variante SPM xxxx - D 9 - 36 VCC, PMÁX. = 12 W; y variante SPM xxxx - B Alimentación por batería.
• Dirección del caudal bidireccional.
• Precisión dispositivos con alimentación: ± 0,25 % de lectura ± 0,1 % escala completa.
• dispositivos de batería: ± 0,5 % de lectura ± 0,1 % de escala completa.
• Secciones de entrada/salida 5 x D / 3 x D recomendado.
• Temperatura ambiente -25 a + 60 °C (con alimentación), 10 °C a 60 °C (batería).
• Humedad relativa 90%.
• Fuente de alimentación 85 - 265 VCA (50 / 60 Hz), 9 - 36 VCC, alimentación por batería.
• Salida analógica 4 - 20 mA.
• Salida digital salida de frecuencia / impulso (activo).
• Detección de tubería vacía estándar.
• Comunicación Protocolo Modbus RS 485 o HART.
• Pantalla caudal de 7 dígitos / totalizador de 8 dígitos / LCD.
• Cubierta aluminio.
• Clase de protección IP67.
• Versión remota estándar de 10 m, hasta 100 m con caja de conexiones estándar.
